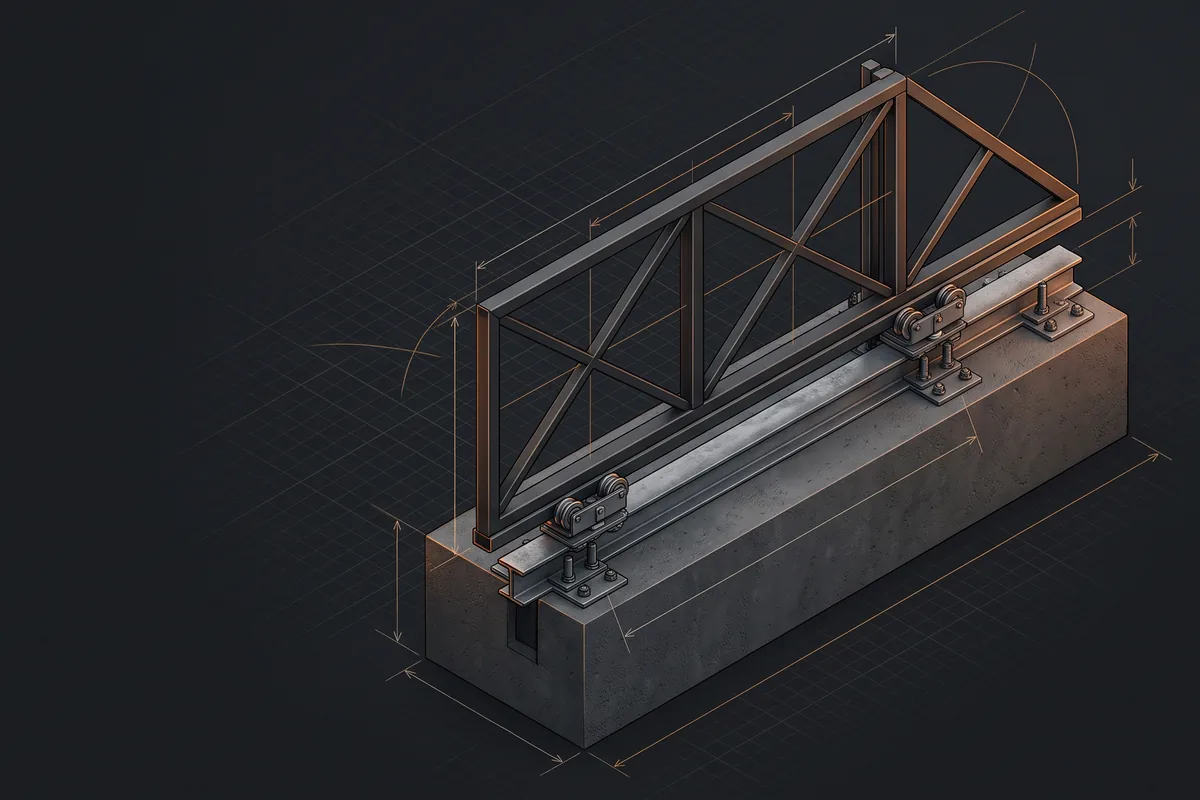

Откатные ворота своими руками: пошаговая инструкция и чертёж

Откатные ворота своими руками — посильная работа, если есть сварка, болгарка и пара помощников на день сборки. Ниже — пошаговая инструкция для консольных ворот: от расчёта противовеса и закладной до обшивки и автоматики. Отдельно — про подвесные и рельсовые варианты, если консольные не подходят по месту.

Какие бывают откатные ворота

Чем отличаются конструкции, подробно разобрано в статье виды откатных ворот. Коротко:

• консольные — полотно с противовесом висит на консольной балке, которая катится по двум роликовым кареткам у земли. Проём свободен сверху и снизу. Самый частый вариант для дома;
• подвесные — полотно висит на роликах, которые катятся по балке над проёмом. Просты, но высота въезда ограничена;
• рельсовые (раздвижные ворота на роликах) — колёса катятся по рельсу на земле. Самая простая конструкция, но рельс заносит снегом и мусором.

Дальше — про консольные: они закрывают большую часть запросов «откатные ворота своими руками пошагово».

Расчёт размеров: противовес и место под откат

Длина полотна = ширина проёма + противовес. Противовес — 40–50 % ширины проёма. Для лёгкой обшивки берут ближе к 40 %, для тяжёлой (кованые вставки, двусторонний профлист) — к 50 %.

Для чертежа откатных ворот на 6 метров обычно берут противовес 2,5–3 м и балку длиной 9 м — она идёт составной или под заказ. Высоту полотна делают равной высоте забора, обычно 2 м. Сколько профлиста уйдёт на полотно вместе с забором, удобно прикинуть в калькуляторе забора из профлиста.

Комплектующие: балка, ролики, улавливатели

В комплект входят:

• консольная балка — замкнутый профиль с пазом снизу;
• две роликовые каретки — по 8 роликов в каждой; ставятся на закладную;
• концевой ролик — вставляется в торец балки, заезжает на нижний улавливатель;
• верхний направляющий ролик с кронштейном — держит полотно от раскачивания ветром;
• нижний улавливатель — принимает концевой ролик и разгружает каретки в закрытом положении;
• верхний улавливатель — фиксирует верх полотна на ответном столбе;
• заглушка балки — от снега и мусора.

Самодельные ролики из подшипников сильно проигрывают заводским: качаются, клинят зимой. Покупайте комплект под вес.

Как посчитать вес полотна

Вес считают до покупки балки. Профтруба 60×40×2 весит около 3 кг на погонный метр, 40×20×2 — около 1,7 кг/м, профлист С-8 толщиной 0,5 мм — примерно 4,5–5 кг/м². Для ворот на проём 4 м с противовесом 1,8 м и высотой 2 м выходит: периметр рамы — около 16 м трубы 60×40 (≈48 кг), заполнение и раскосы — около 20 м трубы 40×20 (≈34 кг), профлист с одной стороны — около 8 м² (≈40 кг), плюс балка 6 м (≈50–65 кг). Итого 170–190 кг — средняя балка с запасом. Двусторонняя обшивка, деревянный штакетник или ковка легко удваивают цифру.

Инструменты и материалы

• Сварочный инвертор и электроды 3 мм, маска.
• Болгарка с отрезными и зачистными кругами.
• Уровень 1,5–2 м, лазерный нивелир или гидроуровень, рулетка, шнур.
• Бур или лопата, бетономешалка или корыто.
• Швеллер 16–20, арматура 12–14 мм, бетон М250–М300.
• Профтруба 60×40×2, 40×20×2, столбы 80×80×3 или 100×100×3.
• Комплект фурнитуры под вес, профлист, кровельные саморезы.
• Грунт по металлу и эмаль.

Работа делится на два захода: в первый день — фундамент и закладная, через одну-две недели — рама, установка и регулировка.

Фундамент и закладная

1. Выкопайте траншею вдоль забора со стороны отката, длиной равной противовесу, шириной 40–50 см. Глубина — 1–1,5 м: на пучинистом грунте — ниже глубины промерзания.
2. Сделайте закладную: швеллер 16 (для ворот до 4–5 м) или 18–20 (для 6 м и тяжёлых), полками вниз. Снизу приварите арматурный каркас из прутка 12–14 мм на всю глубину траншеи.
3. Опустите закладную в траншею. Верх швеллера — вровень с будущим покрытием въезда, строго по уровню вдоль и поперёк. Край закладной — в 5–10 см от столба проёма.
4. Залейте бетон М250–М300, проштыкуйте.
5. Дайте набрать прочность. Каретки можно ставить через 7–10 дней, полную нагрузку полотном — после 2–4 недель, в холод дольше.

Столбы проёма — профтруба 80×80×3 или 100×100×3, забетонированные на глубину не меньше 1,2 м. Как правильно ставить и бетонировать столбы, описано в руководстве по заборам и воротам.

Рама из профтрубы

1. Разложите трубы на ровной площадке — козлы или стапель, выставленный по уровню. Варить на земле — значит получить винт.
2. Периметр — профтруба 60×40×2. Нижняя сторона рамы — это сама консольная балка либо труба, к которой балку приваривают снизу.
3. Внутреннее заполнение — 40×20×2: вертикальные стойки с шагом 0,8–1 м и раскосы в зоне противовеса. Противовес обычно делают треугольником: так легче.
4. Варите прихватками крест-накрест, по диагонали, чтобы не повело. Потом обварите полностью.
5. Проверьте диагонали — разница не больше 3–5 мм.
6. Балку приваривайте прерывистым швом по 5–7 см через 30–50 см, с обеих сторон, чтобы не перегреть.
7. Зачистите швы, обезжирьте, загрунтуйте и покрасьте.

Резать трубу удобнее болгаркой — перед работой проверьте правила из статьи как правильно работать болгаркой, особенно про круг и кожух.

Установка полотна и регулировка

1. Поставьте обе каретки на закладную: на опорные площадки, которые приваривают к швеллеру. Первую — у столба проёма, вторую — ближе к концу закладной.
2. Заведите балку на каретки, выставьте полотно вертикально.
3. Отрегулируйте каретки так, чтобы низ полотна был на 50–100 мм выше покрытия.
4. Прокатите ворота рукой. Полотно должно идти легко, без рывков и без самоотката.
5. Только после регулировки приварите площадки кареток к закладной окончательно. Болтовое крепление оставляет запас на регулировку — многие так и оставляют.
6. Установите концевой ролик, нижний и верхний улавливатели, верхний направляющий ролик.

Обшивка профлистом

Профлист крепят кровельными саморезами 4,8×19–29 мм с шайбой EPDM в каждую вторую волну, к каждой поперечине. Высота волны — С-8 или С-20, толщина 0,45–0,5 мм. Тот же лист, что и на заборе, — ворота выглядят частью ограждения. Схема раскроя и крепления, а также калитка рядом — в статье калитка и ворота из профлиста своими руками.

Двусторонняя обшивка красивее, но добавляет вес и парусность — берите балку на класс выше.

Автоматика

Электропривод ставят на закладную или на отдельную площадку у столба. Зубчатую рейку крепят к раме полотна. Мощность привода выбирают по весу ворот с запасом 30–50 %. Как подключить привод, фотоэлементы и концевики, разобрано в пошаговой инструкции по автоматизации въездных ворот.

Электропитание привода — отдельная линия с автоматом. Если кабель тянете по участку в земле — бронированный или в трубе. Подключение к щиту лучше доверить электрику.

Подвесные и рельсовые ворота: когда выбирать

• Подвесные ворота на роликах — если у въезда есть естественная перекладина (навес, ворота гаража) и высокие машины не ездят. Фундамент не нужен, но верхняя балка должна выдерживать вес полотна.
• Рельсовые (сдвижные) — простейшая конструкция для калитки или лёгких ворот: рельс-уголок на бетонной ленте, колёса с канавкой. Откатная калитка на роликах так тоже делается. Минус — рельс нужно чистить от снега.

Если рядом с воротами нужен навес для машины — фундамент под него удобно залить одновременно, см. навес к дому и для машины своими руками.

Типовые ошибки

• Короткий противовес. Полотно провисает в открытом положении, ролики изнашиваются.
• Сварка рамы на земле. Рама выходит винтом, ворота трутся о столб.
• Балка «на глаз» вместо подбора по весу. Через сезон балка прогибается.
• Заливка в день монтажа. Каретки на свежем бетоне уходят.
• Нет верхнего ролика. В ветер полотно раскачивается и бьёт по столбу.
• Автоматика на тугие ворота. Привод перегревается, срабатывает защита.

Выводы

• Длина полотна — проём плюс 40–50 % на противовес; место для отката — 1,5 ширины проёма.
• Фундамент 1–1,5 м с закладной из швеллера 16–20 и арматурным каркасом, строго по уровню.
• Балку и ролики берут заводские, по весу полотна.
• Рама из профтрубы 60×40 и 40×20 варится на ровном стапеле.
• Сначала лёгкий ручной ход, потом автоматика.
