Патрон шуруповёрта меняют, когда он начинает бить, плохо держит оснастку или когда нужно поставить быстрозажимной вместо ключевого. Сделать это можно за десять минут, если знать один секрет — винт с левой резьбой внутри.
Как держится патрон
Патрон накручен на вал редуктора по резьбе. Чтобы он не открутился при работе на реверсе, у большинства шуруповёртов внутри патрона стоит стопорный винт с левой резьбой. Его не видно, пока не раскрыть кулачки до упора.

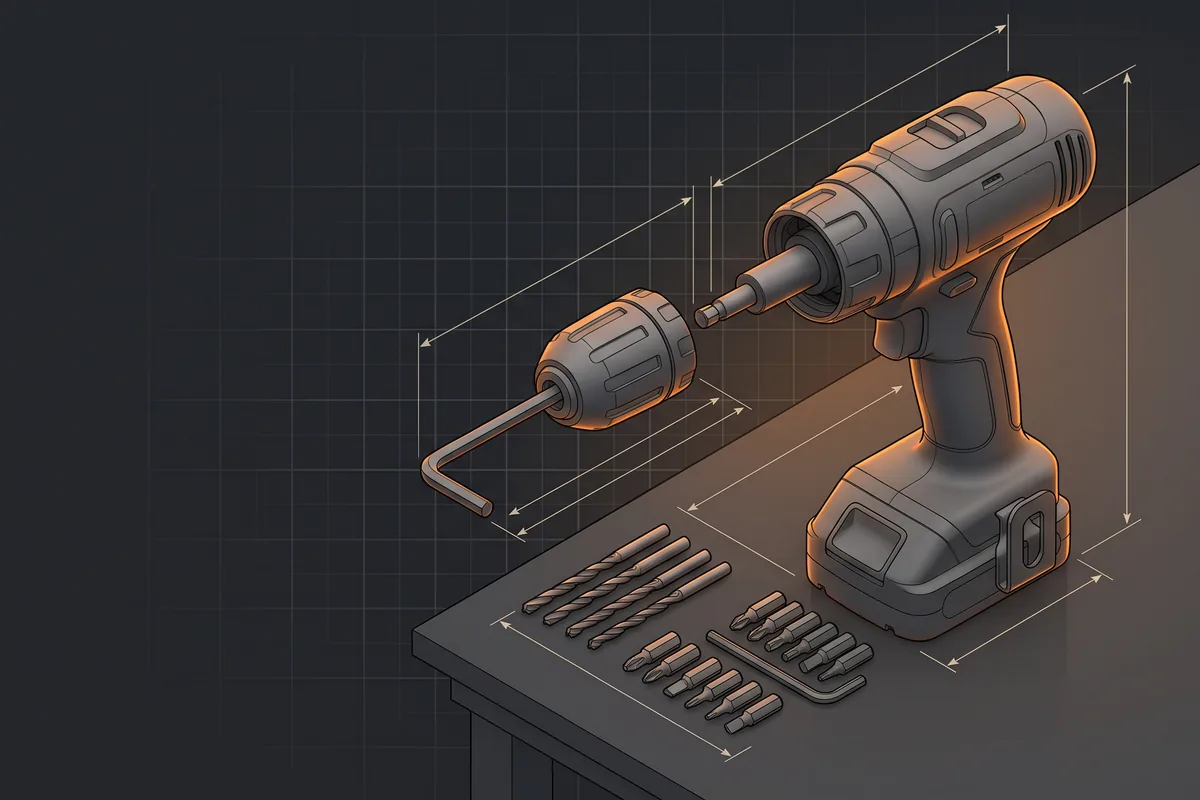

Как снять патрон: по шагам
- Снимите аккумулятор — инструмент не должен случайно включиться.
- Раскройте кулачки полностью, вращая муфту против часовой стрелки.
- Посмотрите внутрь. Если на дне виден шлиц винта — выкрутите его по часовой стрелке (левая резьба) отвёрткой подходящего размера.
- Зажмите в патроне шестигранник — короткой стороной в кулачки, длинной наружу.
- Зафиксируйте шпиндель. Многие шуруповёрты блокируют вал сами при выключенном моторе; иначе выставьте максимальное усилие на муфте.
- Резко ударьте или поверните шестигранник против часовой стрелки — патрон сорвётся с резьбы.
- Открутите патрон рукой.
Как поставить новый патрон
- Сверьте резьбу: на патроне и валу указан размер, например 3/8"-24UNF или 1/2"-20UNF.
- Накрутите патрон на вал по часовой стрелке рукой до упора.
- Зажмите шестигранник и затяните, слегка ударив по ключу.
- Вкрутите стопорный винт против часовой стрелки.
Как понять, какая посадка у вашего инструмента
| Посадка | Где встречается | Как снять |
|---|---|---|
| Резьба 3/8"-24UNF | Шуруповёрты и лёгкие дрели с патроном до 10 мм | Выкрутить стопорный винт по часовой, патрон — против часовой шестигранником |
| Резьба 1/2"-20UNF | Мощные шуруповёрты и дрели с патроном до 13 мм | Так же, но усилие больше — нужен шестигранник 10 мм и выше |
| Конус (маркировка B10, B12, B16, B18) | Дрели, особенно старые и недорогие, сверлильные станки | Сбить с конуса клиньями или съёмником, винта нет |
| SDS-plus | Перфораторы | Патрона как такового нет: оснастка вставляется прямо в ствол, переходник снимается оттягиванием втулки |
| Шестигранник 1/4" | Ударные шуруповёрты (винтовёрты) | Патрона нет, биту освобождают оттягиванием втулки |
Размер резьбы почти всегда выбит на корпусе патрона или указан в паспорте инструмента. Если маркировки нет, посмотрите на вал после снятия: резьбовой хвостовик сразу отличается от гладкого конуса.
Makita, Bosch, Интерскол, Metabo
Запросы по брендам встречаются часто, но схема у них одна и та же: резьбовая посадка плюс стопорный винт с левой резьбой. Различается только шлиц винта — крестовый или под звёздочку Torx — и размер резьбы, который указан в инструкции. У 18-вольтовых моделей с патроном на 13 мм резьба обычно 1/2", и затянута она туже: шестигранник берите длинный, а по нему бейте молотком, а не тяните рукой.
Как снять патрон с дрели
С резьбовым патроном дрели всё так же, как с шуруповёртом: стопорный винт по часовой, затем патрон против часовой. Отличие — у сетевых дрелей вал чаще не блокируется сам, поэтому его держат рожковым ключом за лыски на шпинделе (если они есть) или просят помощника удерживать корпус.
Если патрон сидит на конусе, винта внутри нет и откручивать нечего. Порядок такой:
- Раскройте кулачки и убедитесь, что на дне нет шлица.
- Вставьте в зазор между корпусом дрели и патроном два клина или две отвёртки с противоположных сторон.
- Короткими ударами молотка по клиньям сдвигайте патрон с конуса, чередуя стороны.
- Новый патрон насаживают на чистый обезжиренный конус и осаживают ударом через деревянный брусок.
Ключевой патрон дрели при замене не обязательно менять на такой же: на тот же вал встанет быстрозажимной, если совпадает резьба или номер конуса.
Перфоратор: как снять патрон и вставить сверло
У перфоратора с посадкой SDS-plus сверло вставляют без зажима кулачками:
- Оттяните назад фиксирующую втулку ствола.
- Вставьте сверло хвостовиком с пазами и проворачивайте, пока оно не провалится до упора.
- Отпустите втулку и потяните сверло на себя — оно должно ходить вперёд-назад на несколько миллиметров, но не выпадать. Это нормальный люфт для ударного режима.
- Хвостовик перед установкой смажьте специальной смазкой для буров: без неё хвостовик и ствол изнашиваются быстрее.
Вытащить сверло из перфоратора — оттянуть ту же втулку и вынуть. Если бур заклинило, обычно хвостовик забит пылью: постучите по втулке, оттягивая её, и покачайте бур.
Для обычных свёрл с цилиндрическим хвостовиком в перфоратор ставят переходник SDS-plus с кулачковым патроном. Он снимается как сверло — оттягиванием втулки. У некоторых моделей есть съёмный ствол: поворот кольца у основания, и вместо SDS ставится быстрозажимной патрон. Ударный режим с таким патроном не включают. О выборе инструмента — в материале как выбрать перфоратор для дома.
Шуруповёрт без патрона: как называется и как менять биту
Шуруповёрт без кулачкового патрона называют ударным шуруповёртом, импакт-драйвером или винтовёртом. Вместо патрона у него держатель под шестигранный хвостовик 1/4" (6,35 мм).
- Вставить биту: оттяните втулку держателя, вставьте биту до упора, отпустите. У многих моделей достаточно просто вдавить биту — защёлка сработает сама.
- Снять биту: оттяните втулку и вытащите.
- Сверлить таким инструментом можно только свёрлами с шестигранным хвостовиком.
Короткие биты длиной 25 мм в держатель ударного шуруповёрта не ставят — их не за что зафиксировать. Нужна бита 50 мм и длиннее или магнитный удлинитель.
Как вставить сверло или биту
| Что ставим | Как |
|---|---|
| Сверло с цилиндрическим хвостовиком | В раскрытые кулачки до упора, зажать муфтой до щелчков |
| Бита | Кулачками по граням шестигранника или через магнитный держатель |
| Короткая бита | Только через держатель — иначе кулачки не захватят |
| Насадка с шестигранным хвостовиком | Как бита |
У одномуфтового патрона муфту держат рукой и коротко нажимают курок — кулачки зажмутся сами. У двухмуфтового — задняя муфта держится, передняя вращается.
Как вытащить застрявшее сверло
- держите муфту рукой и коротко включите реверс на малых оборотах;
- если не помогает — оберните муфту тканью и проверните газовым ключом против часовой стрелки;
- в ключевом патроне используйте ключ во всех трёх отверстиях по очереди.
Как снять биту или насадку с шуруповёрта
Бита в кулачковом патроне снимается так же, как сверло: раскройте кулачки муфтой против часовой стрелки. Если бита стоит в магнитном держателе, сначала вытащите держатель из патрона, а затем выньте биту из держателя пальцами или плоскогубцами — магнит держит крепко. Насадки со своим шестигранным хвостовиком (миксер, щётка, насос) снимаются только раскрытием кулачков: тянуть их, не ослабив патрон, бесполезно.
Как разобрать и отремонтировать патрон
Быстрозажимной патрон с пластиковым корпусом в большинстве случаев неразборный: защёлкнутую обойму без повреждений не снять. Если он заедает, его можно промыть, продуть и капнуть внутрь жидкой смазки, раскрывая и закрывая кулачки. Если не помогло — проще поставить новый: по цене он сопоставим с затратами времени на ремонт.
Ключевой патрон металлический и разбирается:
- Снимите патрон с вала.
- Выбейте внутренний корпус из обоймы через оправку — обойма сидит на прессовой посадке.
- Достаньте разрезную гайку и кулачки. Кулачки пронумерованы, их ставят строго по порядку — иначе они не сойдутся в центре.
- Промойте детали, смажьте резьбу кулачков консистентной смазкой и соберите в обратном порядке.
Сорванные зубья на кулачках и разбитая резьба гайки не ремонтируются — меняют патрон целиком.
Признаки, что патрон пора менять
- сверло «бьёт» — заметное биение при вращении;
- оснастка проскальзывает при нормальной затяжке;
- кулачки двигаются неравномерно или заедают;
- трещотка не фиксирует затяжку.
