Открыть кондиционер нужно хотя бы раз в месяц в сезон — чтобы промыть фильтры. Это делается без инструмента. Снять крышку целиком сложнее, но тоже возможно своими руками. А вот дальше — крыльчатка и теплообменник — уже зона мастера.
Шаг 0. Обесточить
Выключите кондиционер с пульта, дождитесь остановки вентилятора и выключите автомат в щитке. Выключение с пульта не отключает питание платы.
Шаг 1. Поднять переднюю панель
У большинства настенных блоков передняя панель откидывается вверх. Возьмитесь за неё с двух сторон снизу и потяните вверх и на себя — она поднимется и зафиксируется.
Под панелью видны две сетки-фильтра. Этого достаточно для регулярной чистки.
Шаг 2. Достать фильтры
- Приподнимите фильтр за язычок снизу, чтобы он вышел из фиксаторов.
- Потяните вниз и на себя.
- Промойте тёплой водой, при сильном загрязнении — с мягким моющим средством.
- Высушите в тени и установите обратно до щелчка.
Мыть или менять
Сетчатые фильтры — многоразовые, их моют годами, пока пластиковая рамка цела. Менять сетку нужно, если она порвалась, рамка треснула или фильтр перестал держаться в пазах: через дыру пыль идёт прямо на теплообменник. Новую сетку подбирают по модели блока — размеры у производителей разные.
Тонкие дополнительные фильтры (угольные, с серебром, фотокаталитические) стоят за сетками на отдельных держателях. Их не моют: по инструкции такие меняют раз в 6–12 месяцев. Если их нет, кондиционер работает нормально — основная защита теплообменника всё равно сетка.
Признак, что фильтры пора мыть: поток слабее, чем раньше, сетка серая и не просвечивает, на табло мигает напоминание о чистке.
Включать кондиционер без фильтров или с мокрыми фильтрами нельзя. Как часто это делать — в материале как часто чистить кондиционер.

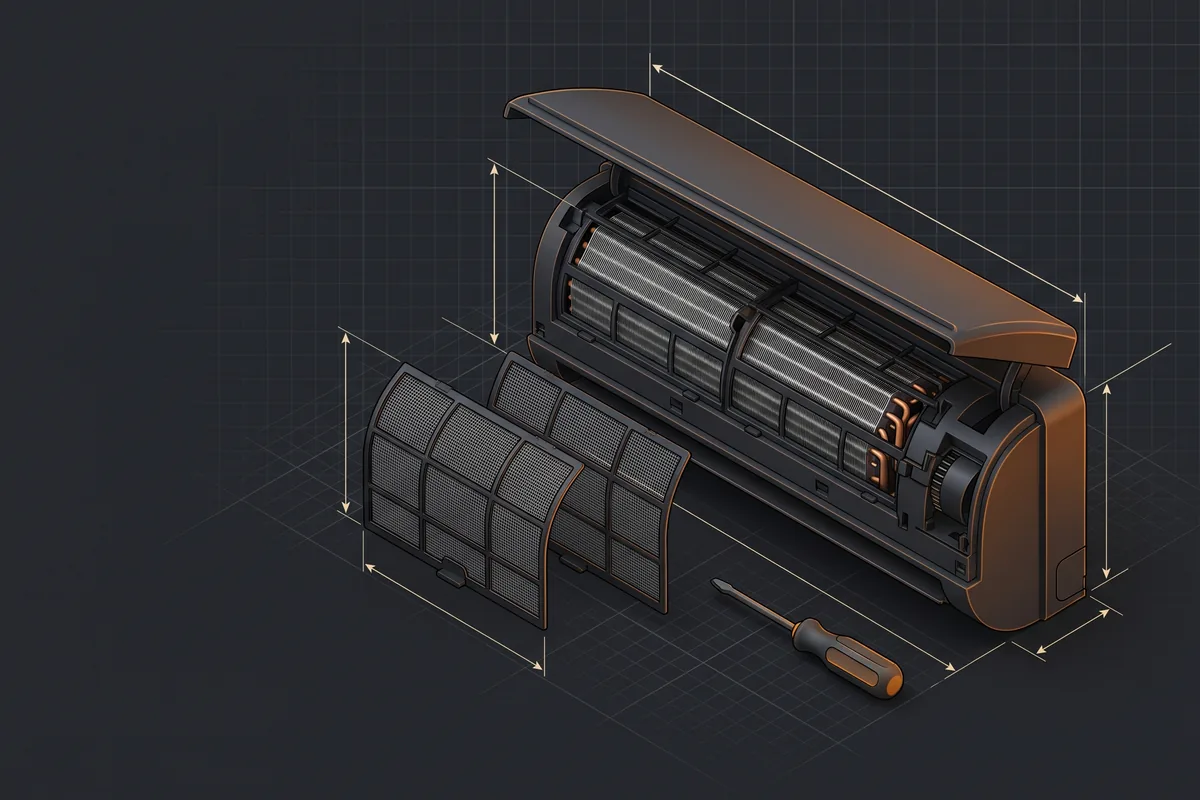

Шаг 3. Снять крышку (кожух)
| Крепление | Где обычно находится |
|---|---|
| Винты | Под пластиковыми заглушками на нижней стороне корпуса и под передней панелью |
| Защёлки | По нижнему краю корпуса |
| Верхние зацепы | Вдоль верхней кромки, кожух снимается движением на себя и вниз |
| Крышка клеммной колодки | Справа, отдельная — под ней подключение питания |
- Откройте переднюю панель, снимите фильтры.
- Выкрутите винты — сначала найдите и аккуратно подденьте заглушки, под которыми они спрятаны.
- Поставьте жалюзи в горизонтальное положение, чтобы не мешали.
- Отщёлкните защёлки по нижнему краю, слегка оттягивая корпус на себя.
- Освободите верхние зацепы и снимите кожух.
Если кожух не идёт — не тяните силой: скорее всего, остался невыкрученный винт. Пластик защёлок ломается легко, а новый корпус найти сложно.
Отличия у разных производителей
Принцип у Haier, Ballu, Electrolux и большинства других марок один: панель — фильтры — винты — защёлки. Различается количество винтов (обычно от двух до четырёх) и место заглушек. У части моделей передняя панель не откидывается, а снимается целиком: её поднимают до упора и выводят из боковых осей. У других винт спрятан под откидной крышкой справа, рядом с аварийной кнопкой. Если крепление не находится, загляните в раздел «Обслуживание» инструкции — там обычно есть схема.
Как снять шторку (жалюзи)
Горизонтальная шторка держится на осях по краям и на валу шагового двигателя. Её снимают, слегка выгнув в середине и выведя одну ось из гнезда, потом вторую. Сторону, где стоит двигатель, не тяните — вал пластиковый и ломается. Вертикальные ламели под шторкой обычно соединены общей тягой и самостоятельно не снимаются.
Что можно сделать, сняв крышку
- аккуратно пропылесосить мягкой щёткой корпус и жалюзи;
- обработать теплообменник пенным очистителем по инструкции — пена стечёт в поддон и дренаж;
- осмотреть поддон на слизь и грязь;
- проверить, нет ли следов масла на соединениях трубок — признака утечки фреона.
Что внутри внутреннего блока
Сняв кожух, вы увидите почти всё устройство блока. Компрессора внутри нет — он стоит в наружном блоке, поэтому настенная часть тихая.
- Теплообменник (испаритель) — алюминиевые рёбра на медных трубках, занимает всю переднюю и верхнюю часть. Рёбра тонкие, мнутся от пальца.
- Крыльчатка-барабан — длинный цилиндрический вентилятор под теплообменником. Именно на нём копится чёрный налёт.
- Поддон — желоб снизу, куда стекает конденсат, и дренажный выход.
- Плата управления — справа, в пластиковом или металлическом коробе, рядом клеммная колодка и датчики.
- Двигатели — вентилятора (справа или слева от барабана) и шторки.
Подключение внутреннего блока — под отдельной крышкой справа: там клеммы межблочного кабеля и питания. Открывать её без нужды не стоит, а если открыли — только при выключенном автомате. Трубки фреона выходят сзади, обычно справа, и соединяются с трассой вальцовкой за корпусом.
Если из блока течёт вода, причина обычно в поддоне или дренаже — разбор в материале почему из кондиционера капает вода.
Размеры внутреннего блока
Габариты пригодятся, если вы меняете кондиционер на месте старого или прикидываете, хватит ли места над окном.
| Модель | Площадь, м² | Габариты, см | Масса, кг |
|---|---|---|---|
| 07 | до 20 | 70–80 × 25–28 × 19–21 | 7–9 |
| 09 | до 25 | 70–85 × 25–29 × 19–22 | 8–10 |
| 12 | до 35 | 80–90 × 27–30 × 20–23 | 9–11 |
| 18 | до 50 | 95–105 × 30–32 × 22–24 | 12–14 |
| 24 | до 70 | 105–115 × 31–33 × 23–25 | 14–17 |
Цифры ориентировочные, точные — в паспорте модели. Площадь указана для комнаты со стандартным потолком и без сильного солнца; как посчитать точно, разобрано в материале как рассчитать мощность кондиционера. Над блоком оставляют не меньше 15 см до потолка — иначе он хуже забирает воздух, а панель не откроется для чистки фильтров.
Как снять внутренний блок со стены
Это уже не чистка, а демонтаж, и самому начинать его нельзя: сначала фреон собирают в наружный блок.
- Мастер подключает манометр, закрывает жидкостный вентиль и собирает хладагент в наружный блок, затем закрывает газовый.
- Блок обесточивают, отсоединяют межблочный кабель, трубки и дренаж.
- Снизу блока находят защёлки монтажной пластины — обычно в двух местах по нижнему краю.
- Нижний край отжимают от стены на 3–5 см, освобождая защёлки, и приподнимают блок вверх с верхних крючков.
- Концы трубок сразу закрывают заглушками или изолентой.
Если сорвать блок без откачки, хладагент выйдет в атмосферу, а в контур попадут воздух и влага — после этого нужна полная перезаправка. Весь порядок, включая наружный блок, — в материале как снять кондиционер при переезде.
Кондиционер без наружного блока
Если разбирать сплит-систему не хочется вовсе, есть моноблоки: мобильный напольный кондиционер с гофрой в окно и оконный. Компрессор у них в одном корпусе с вентилятором, трасса не нужна, снять и переставить можно за минуты. Плата — шум 50–55 дБ и заметно меньшая эффективность. Подробнее в материале мобильный кондиционер: плюсы и минусы.
Когда нужен мастер
Если на жалюзи и крыльчатке чёрные точки, из блока пахнет сыростью или он плохо дует — нужна глубокая чистка с разбором. Чистка кондиционера в Москве с защитой электроники и антибактериальной обработкой занимает около часа. Что можно сделать самому, а что нельзя, — в материале чистка кондиционера своими руками.
Если цель — не чистка, а перенос кондиционера, крышку снимать не нужно: порядок демонтажа другой, он разобран в материале как снять кондиционер при переезде.
